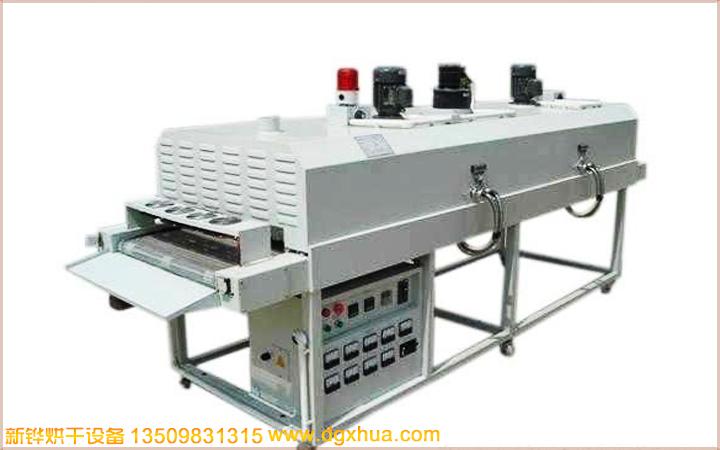

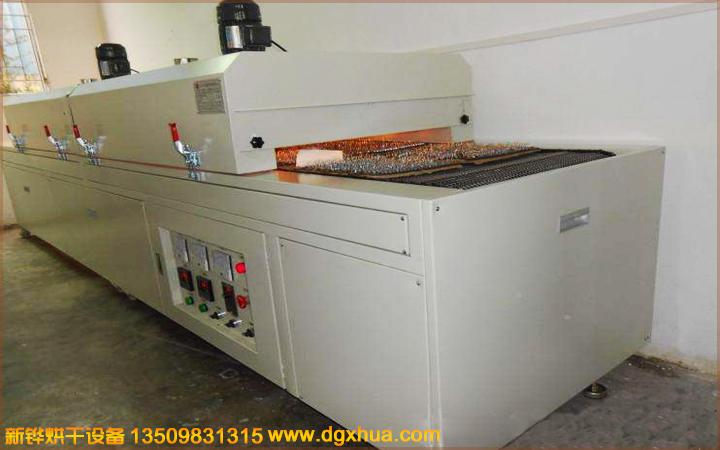

新型热风循环隧道炉 红外线隧道炉、红外线热风隧道炉、工业红外线热风隧道炉

型号：XHSOL-AS2500-WEB

内箱尺寸L*W*H:2400*1000*500

外箱尺寸L*W*H：3600*1050*1650

进料口高：0-50mm

进料段长：500.mm

加热段长：2*1200.mm

冷却段长：200.mm

出料段长：500mm

输送宽度：1000.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（250℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~230℃，常用200℃，常温升至200℃大约25~30分钟；

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度;

溫度均匀度：空爐200℃恒溫30min后溫差±3%℃（进料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染;

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養;

东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。

箱体设计设计

（1）可拆装,方便维修发热管.外壳采用2mm冷板折弯而成, ,整机外壳高温静电喷塑(非普通油漆)耐腐蚀易清洗. 机架用40×80㎜方通焊接而成，配16㎜调节脚杯.

(2) 烘干部分：共分4段炉腔，每段炉腔总长2米.内胆材质采用1.2㎜厚镀锌板制作,设可调节档板,中间100㎜厚高温硅酸隔热岩棉,网带底部配有高温隔热层。使炉体外部不烫手.顶部配有进气口和排气口阀门,可调节炉内排出空气流量.

(3) 电器部分:电源380V，84A，三相五线制,功率42KW，采用2P台湾爱德利变频器调速器调速，配台湾爱德利传动马达1.5KW1台，速度为0.5-5米/分钟任意可调,配有独立的控制电箱.每段都配有电流显示表,可监控发热管的工作情况,每段分一段二路控制（当到达设定温度时可任意关掉其中几段发热管，降低加热功率，）。炉腔均采用双温控器控制(设有超温上限温控器,防止因主温控器失控而损坏其产品,并配有独立的超温报警系统指示灯,显示炉内的工作情况和故障)采用日本RKC智能型数显温控器，温度室温至150℃任意可调,功能有PID自整定微积分控制、自动恒温、超温断电报警、漏电保护、电机过载保护等功能,内部温差±3度；其它控制电路电器均采用进口三菱和日本富士电器控制；每段炉腔顶部配台湾东元牌运风马达二台，配八寸半运风风轮，左右循环运风风,共计8台运风马达，每台0.37KW.使炉内温度更加均匀；炉腔内装有进口台湾产不锈钢散热片发热管，均匀分布在配在炉腔内部,底部配有隔热层，使炉外温度不烫手(温度在50度以下)，炉腔配独立的控制电箱和温控系统.方便设置不同的温度. 前后设有紧急停机按钮.确保安全

(4) 传动部分：采用PVC防静电皮带传送,机头机尾配可调节的主动滚筒,防止皮带跑边底部和上部配有拖动道轨.
