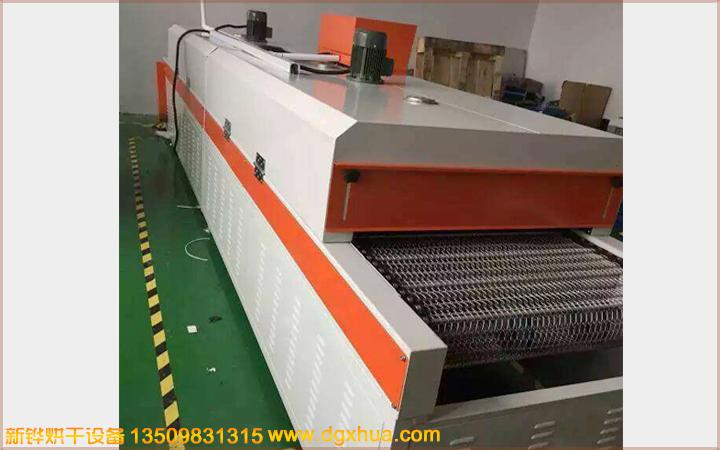

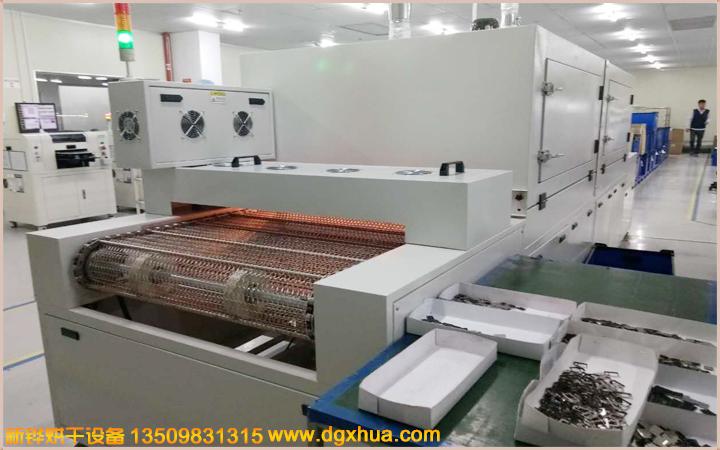

远红外隧道炉、工业烘干炉、烘干输送隧道炉，高温硅酸隔热隧道炉

隧道炉规格要求及参考配置： （非标定制）
（1） 隧道炉烘干炉部分外形尺寸:长9.5米，外宽0.89米，网带宽0.65米总高1.61米，出料部分长1.0米，烘干部分长7.5米，进料部分长1.0米,加装有防尘罩，线体大梁和箱体外壳采用2.0㎜厚冷板折弯而成，整机外壳高温静电喷塑(非普通油漆)耐腐蚀易清洗，机架用40×80㎜方通焊接而成，配16㎜调节脚杯。

（2） 隧道炉内胆共三段炉腔，每段2.5米,炉腔总长7.5米.内胆材质采用1.5㎜厚304#镜面不锈钢板制作,炉腔总高0.6米,进料口净高度0.3米设可调节档板,中间100㎜厚高温硅酸隔热岩棉,网带底部配有高温隔热层。使炉体外部不烫手

（3） 隧道炉电器部分:电源380V，50A，三相五线制,功率27KW，采用2P台湾爱德利变频器变频调速, 配台湾爱德力1.5KW调速电机一台,奥克力牌70型减速牙箱，速比为1:120,配传动齿轮和传动链条,传动速度0.1至5米/分钟任意可调；烘干部分配控制电箱. 每相都配有电流显示表,可监控发热管的工作情况, 分三段六路控制（当到达设定温度时可任意关掉其中几段发热管，降低加热功率，其达到省电效果）。采用日本RKC智能型数显温控器，温度室温至250℃任意可调,功能有PID自整定微积分控制、自动恒温、超温断电报警、漏电保护、电机过载保护等功能,内部温差±3度；其它控制电路电器均采用国内正泰和进口三菱电器控制；每段炉腔配台湾爱德力牌运风马达二台，配八寸半运风风轮，三面循环左右运风,左右两边配有运风槽,共计：6台运风马达，每台0.75KW.使炉内温度更加均匀；每段炉腔内装有远红外线石英发热管12条，共计36条,每条500W均匀分布在配在炉腔内部,配独立的控制系统。

（4） 采用不锈钢链板式传送带,链板采用1.5mm厚304#不锈钢板折弯而成,采用固定螺丝均匀的固定在左右两边。

· 传热面积：可控 m2

· 转速：可调 r/min

· 功率：27KW kw

· 外形尺寸：长9.5米，外宽0.89米，网带宽0.6 m

· 占地面积：15平方 m2

· 重量：500公斤 kg
