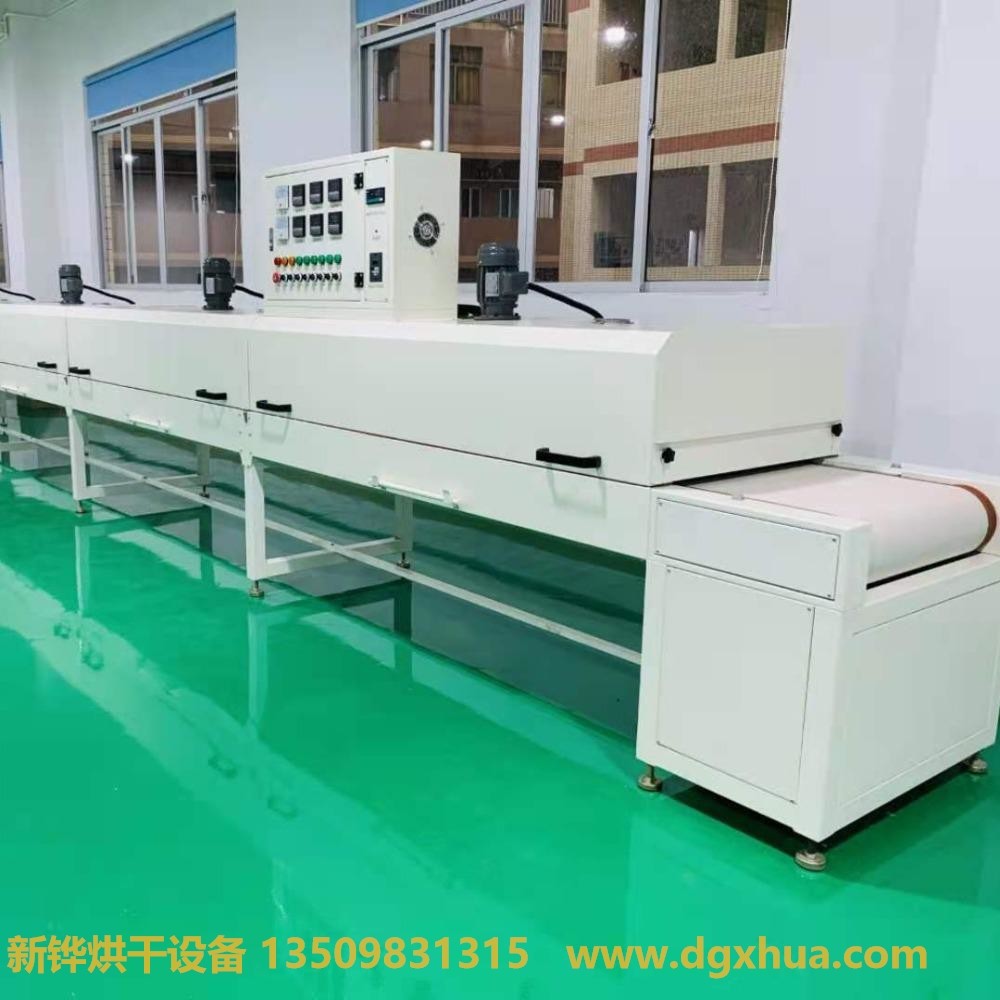

产品名称：PCB线路板隧道炉
1、外型尺寸： L4000W900H1250mm 。(尺寸可定制）
2、 烤区尺寸： L3000mm*W700mm*H150mm。材料放置区前500mm，后500mm，放料区与出料区加装不锈钢板。入口出口安装高度调节板，调节范围为30-100MM。
3、进出料口表面保SUS201=1.5MM 保护板。
4、机体分节数量：2 节.分2个烤区，前150MM 低温区，后1 个恒温区。
5、炉体采用1.5MM/1.2MM 镀锌板折弯焊接外侧上部倒斜角。
6、炉体内壁为1.2MM SUS201 不锈钢，每支红外线灯管加装不锈钢反光罩。
7、 动力：1/2P 台湾东元变频器与1/2P 马达。
8、输送速度0.2~3M/min （变频调整）
9、输送载体：输送带宽700MM 采用30*15 不锈钢扁通，间距46MM。两边6 分双节距高碳钢链条.。
PCB线路板隧道炉特点：
1.被烤产品内外同时受热，内外温差小，不变形，不变色，品质稳定；
2.烘烤速度快，效率高，可节省时间约2-6倍，大幅度缩短生产出货周期；
3.可局部加热，能源浪费少，省电30%以上；
4.因单位面积的能源传输量大，故体积小，省场地空间，省建造费用；
5.可与生产线连线使用，同步控制，减少不良；
6.温度可分段控制，以适应产品需求，弹性高；
7.强制抽风装置，溶剂残留少，无危险，防爆,环保；
8.机壳外表温度接近环境温度，工作环境舒适，减少能源浪费；
9.产品事先，烤后无须静置，缩短工时，减少被污染；
10.采用无级恒温控制系统，产品品质稳定。
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
