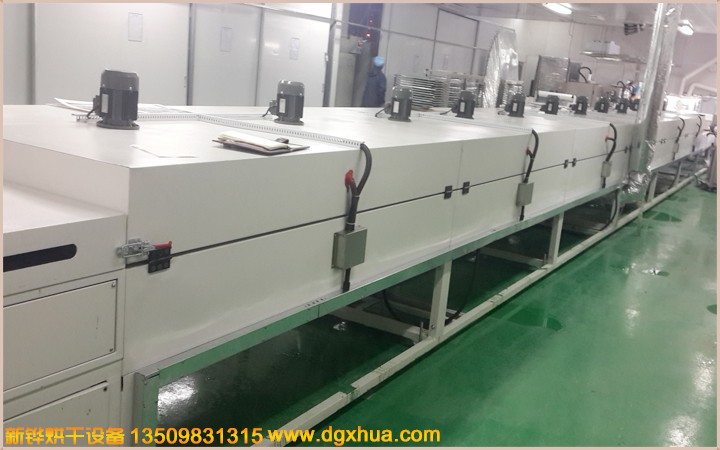

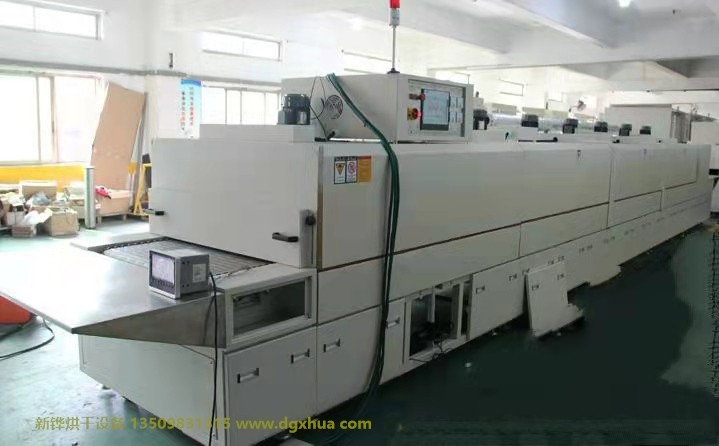

产品名称：薄膜产品隧道炉
主要技术参数
1、外形尺寸（约）：总长10000*高1600*宽1300mm；进料部分长500mm，烘干部分长8000mm，缓冲区长200mm，冷却区长800mm，出料部分长800mm；进料处输送带离地高800mm；电梯尺寸：宽1600*深2300*高2100mm，设备分段式设计，保证进电梯尺寸。
2、内径尺寸：加热区长8000*进料口高200*内胆有效宽900mm；
3、温度范围：室温～+200℃；
4、仪表显示精度：±0.1℃；
5、温度波动度：±1℃；
6、温度均匀度：±3℃(空载)；
7、总功率：70KW；
二、滤纸隧道式烘干炉炉体结构特征
1、外壳材料：采用2.0mm冷板折弯焊接制作，表面磷化，高温静电喷塑处理，耐腐蚀易清洗 ；
2、表面处理：表面打磨、抛光、磷化（可以增加金属的耐蚀性，油漆的附着力）处理；高温喷塑（大波纹型），可防止生锈，耐腐蚀。
3、内胆材料：采用1.5mm厚SUS304不锈钢镜面板制作，保持内胆清洁无尘，防生锈、耐腐蚀。
4、脚杯：装有可调节脚杯，方便调节箱体高度及水平度，装有万向移动脚轮，方便移动。
三、滤纸隧道式烘干炉功能
1、超温报警：当实际检测温度超过超温保护温控器设定值时，自动切断加热电源，起到双重保护功能；
2、声光报警：配带蜂鸣器的报警灯。
3、接地保护：结构件安全接地保护。
4、电源缺相、相序保护：配有相序保护器。
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
