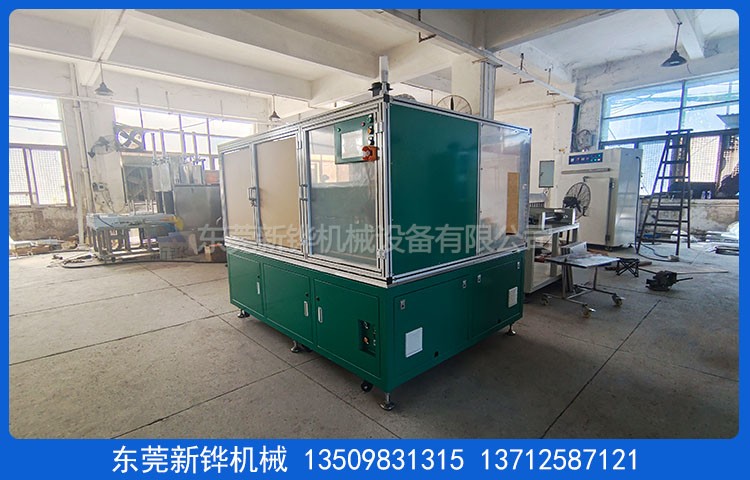

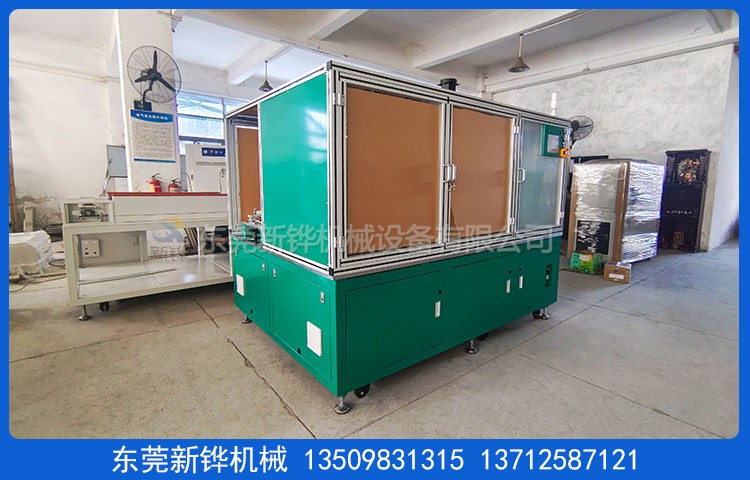

设备名称:高频焗炉
机器型号:XHMO-5Y-380T-1R
整机電源:AC380V/15KW/50HZ （含安全外罩）
外型尺寸:长2000*宽1600*高1800mm
外箱材质:SS41#1.5mm折弯焊接加工，打磨倒角无毛刺。
保温夹层:高密度白色硅酸铝棉，隔热厚度为50mm。
内箱材质:SUS201#1.2mm镜面不锈钢密焊加工，产品进出口高度150mm.
运风方式:顶部单向水平热风循环运风，0.37KW长轴电机配9寸多翼式风轮。
加热方式:中波红外线电热管器，加热功率:12KW，升温速率:12℃/min,烘烤时间:15分钟。
温度范围:常用温度80℃，最高温度:室温-200℃可调，温度均为度:80±10℃。
检修方式:炉盖打开为气动弹簧加手动撑杆保护，测试孔位置:下炉体掀开正面1个，气弹簧侧面1个。
冷却机罩:正面一排高速横流风扇吹风，顶部中间∮90mm排风口与顶部排风机相接排热，机架内安装370W高速离心风机送室外冷风入冷却罩冷却降温，10厘台面开多个出风口，风机出风口加导流分风调节板.
机架台面:采用40*40*3.0mm方通,机架台面为10厘水平加工，地面到治具杯底面高度1004mm(不含机械手20厘固定台板）。
机架封板:高频焗炉采用T1.4冷板六面封板，打磨倒角无毛刺，防锈后高温喷塑。
输送链条:输送节拍:5S/个，08B加长销不锈钢链条，加长销轴∮8mm，链条节距63.5mm(5*12.7),总共330个铝质治具杯。
进出料定位 日本SMC气缸夹持转子上、下料，进出料光电检测链条定位。
机台外罩:框架用40*40*2.0mmmm铝型材，前后活动门用5厘透明压克力板，左右两侧+顶部冷板烤粉，顶部安装T5节能照明灯管（不安装门磁保护开关）.
控制方式:日本欧姆龙温控器+台能SCR控制中波红外线电热管，三相数显电流表检测电流、风机接触器施耐德。
安全裝置:机械式超温保护器、相序保护器、热过载保护、正泰漏电开关、三色指示灯。
烘烤流程:上料处夹持气缸定位上料，烘烤温度80℃烘烤25分钟大约走190个产品，风冷7分钟大约走75个产品,冷却后产品表面温度45±5℃，下料处夹持气缸定位下料，大约28分钟走完整个流程。
机台颜色:打磨倒角无毛刺，防锈后高温喷塑（指定色卡:户外亮光绿/禄豪）
东莞新铧烘烤设备厂家生产:高频焗炉,磁瓦焗胶炉,电机焗炉,工业高频焗炉,焗胶机,焗胶炉,转子焗炉,磁瓦焗炉,壳体焗炉,电机焗炉,定子浸漆焗炉,线圈滴漆焗炉,电机灌胶焗炉,转子隧道炉,电感线圈隧道炉等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
