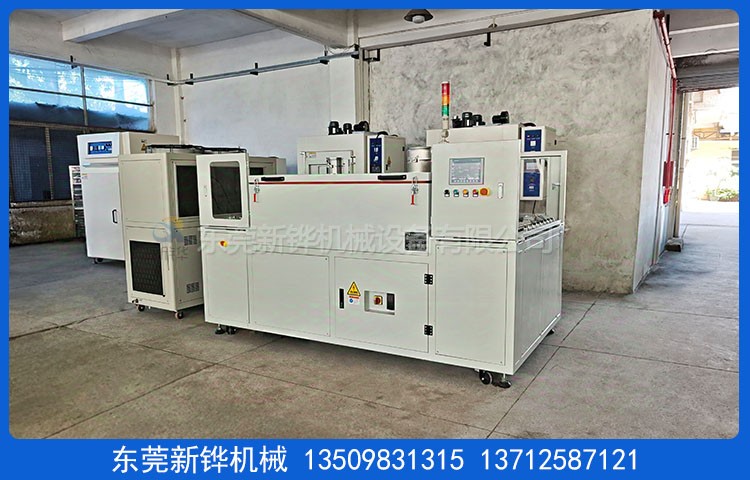

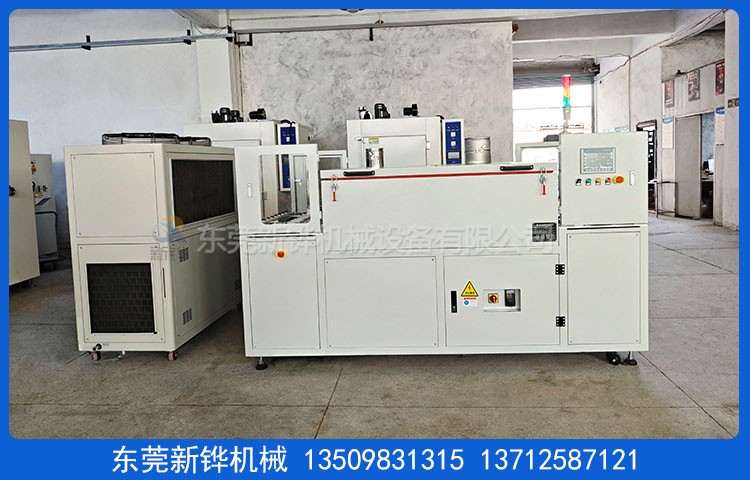

设备名称:定子冷却炉
设备型号:XHMOT-2.6-1.5-240T
机台电源:AC380V 3φ 50HZ 15KVA
设备尺寸:长2600 × 宽1500 × 高1800mm（以实物为准）
主要结构:冷却系统、输送机构、二次定位装置、控制系统。
机台定位:治具面距离地面900±20mm，安装承重M20脚杯， 3寸脚杯方便设备的固定和多段拼接。
外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。
内箱材质:T1.2mm 厚430#板折弯加强焊接加工，打磨防锈。
机架材质:T2.5*40*40mm 铁方通焊接成型，机架整体封板。
机台颜色:定子冷却炉经防锈处理后静电高温粉体涂装，客户指定颜色（以色板为准）。
冷却温度:节拍20/PCS，产品150℃25Min冷却到35℃±5℃，下料位安装红外线仪检测单个表面温度。
冷却方式:定子冷却炉采用风冷式冷风机+高速风扇。
产品托盘:兼容三款产品，不锈链板+特弗龙承放座，进出料位二次定位（客户搬运机构取/放料），上下料位安装光电检测产品。
控制系统:触摸屏+PLC+控温系统+伺服+减速电机。
安全保护:马达、过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。
防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。
售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。
培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。
验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份（最新一版）。
交货日期:签定合同收到预付款确定图纸50天出货。
东莞新铧烘干设备厂家生产:定子冷却炉,发电机冷却炉,马达冷却炉,变压器冷却炉,电机定子冷却炉,风机冷却炉,工业烤箱,红外线焗炉等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
