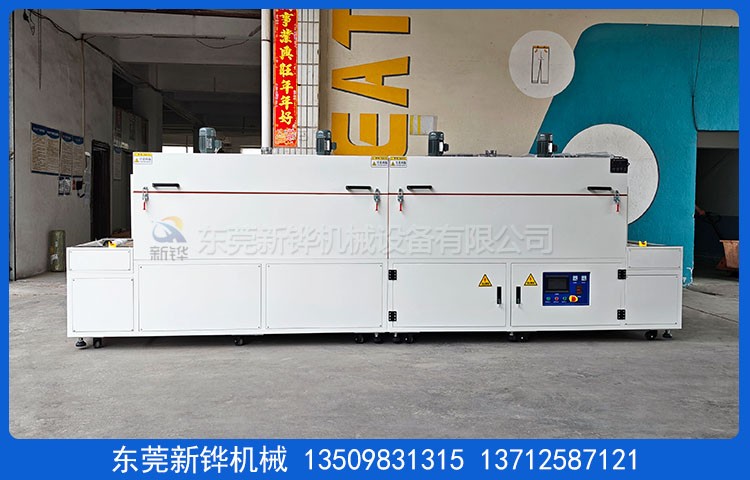

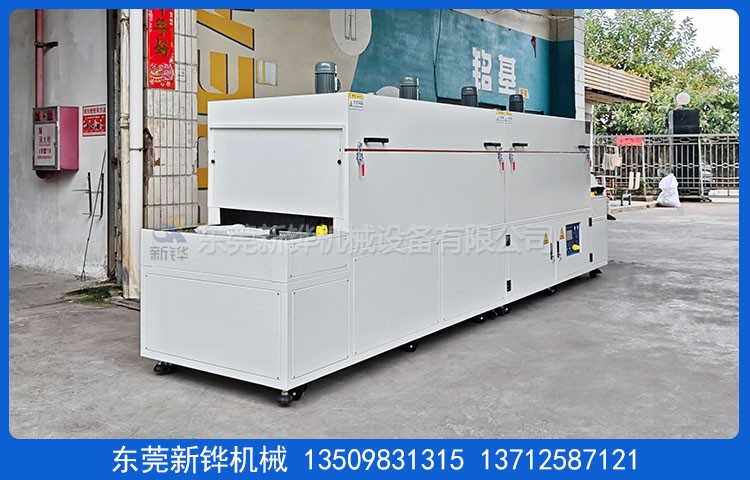

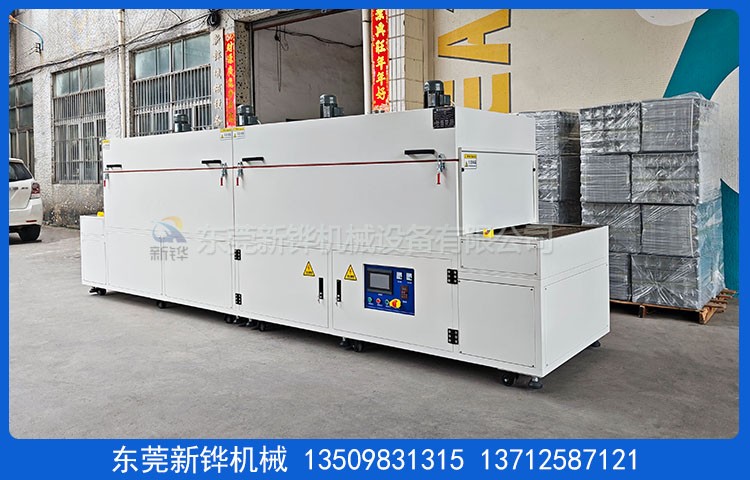

设备名称:连续式热处理炉
设备型号:XHSO-5-08-2IR
设备电源:AC380V 3φ 50HZ 45KVA
烘烤尺寸:L4000×W800×H400mm
外形尺寸:L5000×W1000×H1650mm
机台结构:进料段:500mm（手动调节门）；烘干段:4000mm（2段加热控制）。
出料段:500mm（手动调节门）。
炉盖检修:单面掀开+手动撑杆保护检修。
机架结构:整机安装不拆装。
内箱材质:T1.2mmSUS304#不锈钢板密封满焊保证炉内清洁。
外箱材质:T1.5mmSS41#冷板折弯加工制作。
机架材质:T2.0*40*40mm铁方通焊接成型，机架不封板。
机台定位:安装承重M20脚杯，3寸脚杯方便设备的固定和对接。
机台颜色:连续式热处理炉经防锈处理后静电高温粉体涂装，整机为邹纹灰白色。
保温材料:高密度白色硅酸铝棉，保温层厚度100mm。
炉密封条:?20mm耐高硅胶密封条密封处理，美观无污染。
防护标签:设备高温部分加贴高温警示标识。
温度范围:室温+10℃~250℃可调节;
输出模式:智能温控器具备自动整定和PID参数的自动校正功能。
输入模式:精密K型热电偶配合固态调整器控制；
温度均匀:恒温15分钟空炉200℃±5℃
运风方式:经过风道分散后顶部垂直运风，循环运风设计，均匀性佳。
运风电机:长轴型高温马达多组配强力型多翼式风轮。
进风口:￠90mm调节风盘，排风口:￠90mm可调节风阀。
加热元件:连续式热处理炉采用红外线电热管，加热功率:42KW,恒温功率:26KW.
升温速率:空炉常温～200℃约需时间30分钟
输送链网:宽800mm304#不锈钢2052链条+10厘串杆+不锈钢网带。
输送速度:常用1-10m/min任意调节。
安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。
防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主电源采用AC220V/380V/50Hz三相五线制；环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。
售后服务:设备自送货之日起质保期为1年，质保期内发生非人为质量问题免费维修。
验收标淮:本机台配5米供电电源线，1条排风软管；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份；交货日期签定合同收到订金之日起45天完成。
东莞新铧烘干设备厂家生产:连续式热处理炉,网带式隧道炉,电加热隧道炉,IR热风隧道炉,网带隧道炉,连续烘烤热风炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
