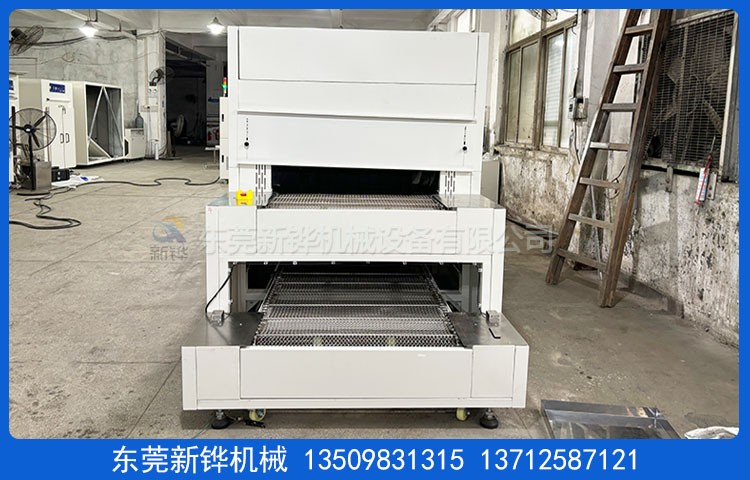

设备名称:双层烤炉
设备型号:XHSO-TQS9-2T
设备电源:AC380V 3φ 50HZ 53KVA
上层尺寸:烘烤炉尺寸:L2800 × W920 × 高160mm（内空）
输送线尺寸:L3900 × W860 × 高1100mm
上层尺寸分布:进料段500mm；加热段2800mm（升温区400mm,恒温区2200mm,隔温区200mm,分3区控制温度）；出料600mm(含夹料100mm)。
下层尺寸:烘烤炉尺寸:L3900 × W840 × 高150mm（内空）
输送线尺寸:L5000 × W860 × 高650mm
下层尺寸分布:进料500mm,加热段3900mm（含两端隔温区150mm,分3区控制温度）,出料600mm(含夹料100mm)。
机台结构:检修方式:侧面分层活动检修电机/电热管组件。
出料装置:上、下二层加装导条及微动开关检测产品。
内箱材质:T1.2mm厚SUS201#不锈钢板氬弧全密封滿焊加工製作。
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工製作。
机架材质:T3.0*50*50mm 铁方通焊接成型,外罩T1.2mm SS41#冷轧板。
脚轮脚杯:底部安裝3寸活动腳轮,M20地脚螺丝高度可調节。
机台颜色:双层烤炉经防锈处理后靜電高溫粉體塗裝（色卡:ZCM-1405A）。
保温结构:保温棉:优质白色硅酸铝棉,保温厚度50-80mm+外罩封板。
密封条:?20mm耐高硅胶密封条密封处理,美觀無污染。
防护标签:设备高温部分加贴高温警示标识。
外表温度:左右两侧机台外罩表面温度≤35度,产品进出时会有热量带出
进出炉口外罩表面温度不包括在≤35度以内。
温控方式:台达温度模块配合固态调整器控制,輸入模式為精密 K型熱电偶。温控系统具备自动整定和PID参数的自动校正功能。
温度范围:上层室温-MAX200℃可调节；下层室温-MAX150℃可调节。
温度均匀度:恒温30分钟满载上层135℃±5-6℃,下层65℃±5℃。
上层加热:2800mm前、中、后3*3布局9个测温探头,测温高度140mm。
吸热罩:前后测温探头2个。
下层加热:3900mm前、中、后3*3布局9个测温探头,测温高度140mm。
吸热罩:前后测温探头2个。
测温探头:电箱防呆航空插头+机箱快插转接+炉内活动抽拉导轨安装。
操作系统:触摸屏:威纶通触摸屏,设备为人机操作界面:输送速度、风机、加热、温度、温度曲线等参数直接设定。
可编程控制器:三菱PLC可编程控制器,独立分体电控箱（前后安装电料）。
运风方式:馬達经过风道分散后从上到下送风吹向产品,循环运风設計。
运风电机:長軸型烤箱專用馬達多組配多翼式镀锌風輪。
加热系统:加热器:SUS201无缝电热管+热风循环+电流检测模块。
加热功率:上层21KW+下层27KW=48KW。
升温速率:约8.5℃/min,空炉常温～150℃约需时间20分钟。
上层烘烤时间:3800S；下层烘烤时间:7200S；
输送链板:长860*宽36mm*T2.0mm201#折弯链板+201#C2042链条。
上层链速:0.588mm/S；链速0.3-1mm/S可调节；
下层链速:0.541mm/S；链速0.3-1mm/S可调节；
输送动力:万鑫减速电机+易能变频器调速+编码器监测链速。
输送高度:1100mm（上层）,650mm（下层）。
输送导向板:上下料位置安装T5mm治具导向板。
冷却方式:出料段安装冷却横流风扇配电流调整器调速（位于风机那一面）。
安全保护:电热管检测电流故障报警；超溫停止加熱並警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器保護、電源逆向防止器保護。
触摸屏开机画面按客户要求,内页参数易损件寿命提示功能和设定；三色信号指示灯（红色故障指示,黄色待机指示,绿色运行指示）；所有地线拉到地线铜排处统一接线,直接接地。
安全标识:双层烤炉所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。
使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制。
注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服務:設備自送貨之日起质保期为壹年,质保期内发生非人为质量问题免费维修；易损件电热管、密封条质保期为6个月；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。
验收标淮:设备调试完成30天内为验收时间,以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:簽定合同收到訂金确认图纸之日起60天新铧厂内验收；安装调试时间为货到工厂之日 2 天內完成。
东莞市新铧机械设备有限公司生产:双层烤炉,双层治具烤炉,双层烘烤炉,双层隧道烤炉,双层烘干烤炉,两层烘干烤炉,三层热风隧道炉,多层热风隧道炉等相关设备。
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
