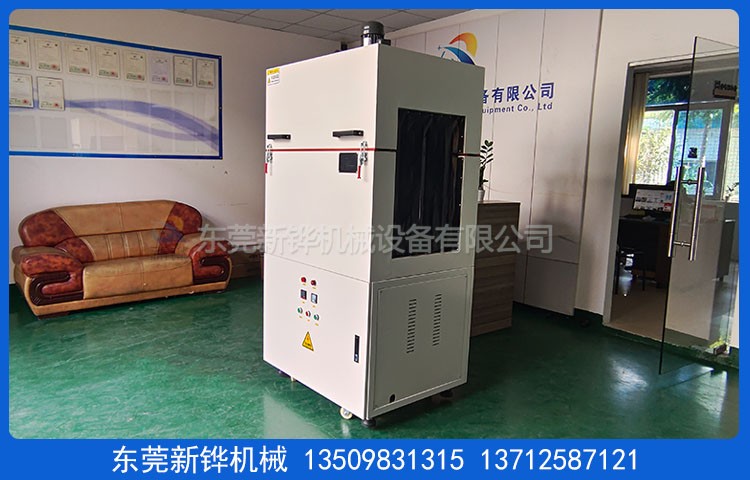

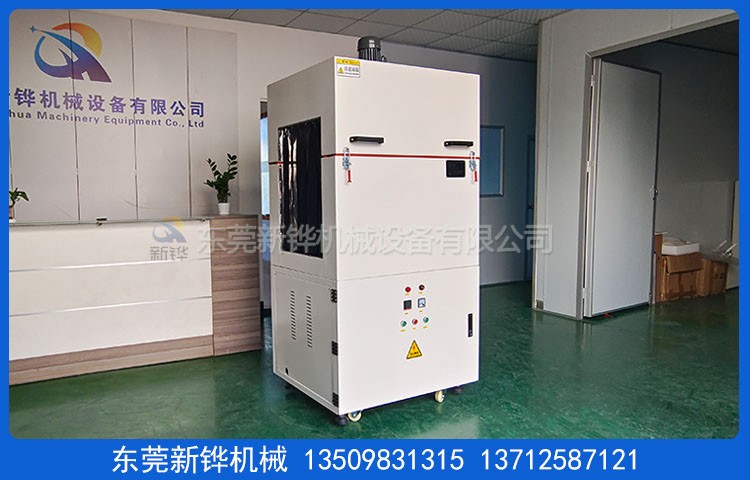

设备名称:线缆加热隧道炉
设备型号:XHM0-1-50-1R
设备电源:AC380V 3中50HZ13KVA
烘烤尺寸:长1000×宽500×高700mm
外形尺寸:长1000×宽800×高2160mm(参考尺寸)
机台结构:进料口:950mm(进料最低高度)；加热段:1000mm；检修方式:手动撑杆掀开?；?。
内箱材质:T1.0mmSUS430#不锈钢板满焊制作。
外箱材质:T1.4mmSS41#冷轧钢板折弯加工制作。
机架材质:T2.0*40*40mm 铁方通。
机台定位:底部安装M20承重脚杯，3寸脚杯高度可调。
机台颜色:线缆加热隧道炉经防锈处理后静电高温粉体涂装，整机为邹纹灰白色。
保温材料:高密度白色硅酸铝棉，保温层厚度150mm。
防护标签:设备高温部分加贴高温警示标识。
温度范围:室温~MAX200℃可调:
温控方式:智能温控表+SSR固态输出，自整定调整温度功能。
输入模式:精密K型热电偶配合固态继电器输出控制。
运风方式:循环运风设计，均匀性佳。
运风电机:线缆加热隧道炉采用0.37KW高温长轴电机配9寸镀锌风轮。
加热组件:不锈钢电热管，加热功率:12KW，恒温功率:6KW。
升温速率:空炉 30分钟常温升至200℃
安全?；?/span>:超温停止加热并警报装置:马达、电热过电流?；?控制回路短路及过载?；?漏电断路器、电源逆向防止器等…合乎国际安全标准。所有带电外露部位加装绝缘?；ふ?危险处贴有警示标识,电柜防护等级IP54。
使用条件:主电源采用AC220V/380V/50Hz三相五线制。环境相对湿度 40%-50%,温度为 20-30 摄氏度。气管负载压缩空气压力大于 5bar。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。
验收标淮:设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起30个工作日内完成。
安装调试时间为货到工厂之日 2 个工作日内完成。
东莞新铧烘干设备厂家生产:线缆加热隧道炉,绝缘管套隧道炉,线缆隧道炉,电缆线隧道炉,加热隧道炉,阻燃线缆隧道炉,隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较??； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛?；?达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
